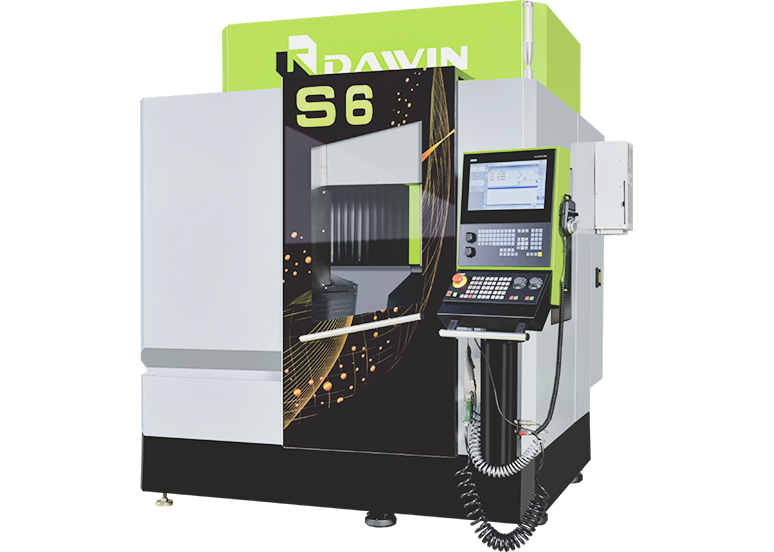

S6機床特點：
? 床身采用礦物質澆鑄技術，-體成型，具有獨特的吸震性和熱穩定性，同時具有抗干擾能力，不受磁力影響。
? 三軸采用全直線電機驅動，零背隙，零磨耗，高速度，高精度，精度持久保持。
? 搭配德國海德漢光學尺，分辨精度達至10nm，行程全閉環控制，大幅提高工件表面光潔度，并可延長設備使用壽命。
? 床身采用精密溫控系統冷卻，溫差范圍0.1C保證長時間加工精度的一致性。
? 低重心結構設計，優異的參數優化能力，將加工共振降到最低，有效的保證了表面光潔度以及加工精度。
| 項目 | 單位 | S6 | S8 | |
| 加工范圍 | X/Y/Z行程 | mm | 600*500*300 | 800*500*420 |
| 主軸端面至工作臺距離 | mm | 140-400 | 150-570 | |
| 主軸中心至立柱距離 | mm | 350 | 348 | |
| 工作臺 | 工作臺尺寸 | mm | 700*550 | 800*700 |
T型槽 （尺寸*間距*槽數） | mm | 14*125*4 | 14*125*6 | |
| 工作臺最大載重 | Kg | 150 | 900 | |
| 主軸 | 主軸形式 | HSK E40 | HSK A63 | |
| 標準轉數 | rpm | 30000 | 20000 | |
| 主軸電機額定功率S1/S6 | Kw | 8.5/12.75 | 20/24 | |
| 主軸電機扭矩 | NM | 8.1/12.15 | 30.7/36.8 | |
| 主軸最大夾持道具直徑 | mm | Φ16 | Φ16 | |
| 傳動方式 | X/Y/Z軸 | N | 直線電機 | 直線電機 |
| 配重 | / | 高速氣缸 | 高速氣缸 | |
| 刀庫 | 刀柄規格 | / | HSK E40 | HSKA63 |
| 刀具類型/數量 | / | HSK E40 /20T | HSKA63/24T | |
換刀時間 （刀對刀） | sec | 1.5 | 1.5 | |
| 最大刀具重量/長度/直徑 | Kg/mm | 5/200Φ60 | 8/200Φ60 | |
| 進給速度 | 最大快速進給速度 （X/Y/Z） | m/min | 60/60/60 | 60/60/60 |
| 最大加速度 | G | 1.0 | 1.0 | |
| 精度 | 定位精度（ISO） | mm | P0.005 | P0.005 |
重復定位精度 （ISO） | mm | P0.003 | P0.003 | |
| 動力源 | 電源 | KVA | 20 | 40 |
| 氣源 | Mpa | 0.65 | 0.65 | |
| 其他 | 機器重量 | Kg | 4500 | 9000 |
占地空間 （長*寬*高） | mm | 2800*2050*2650 | 2900*2280*2670 | |
| 控制系統 | 西門子828D | |||
| 備注 | 1.本產品尺寸規格若有變更，恕不另行通知；2.機器外觀不斷調整，以實際合同和出貨實物為準！ | |||
? 西門子828D控制系統 * 80位浮點數納米計算精度 * Top Surface臻優曲面功能 * 1000段程序預讀 * FFW前饋控制 * DSC動態剛性控制 * 模具程序快速預覽 ? 三軸直線電機 ? 三軸海德漢光學尺 ? 高速電主軸HSK E40/30000RPM ? 15.6寸觸摸顯示屏 ? 全封閉伺服刀庫20T | ? 配重平衡裝置 ? 油脂潤滑裝置 ? 直線電機冷卻裝置 ? 主軸冷卻裝置 ? 電器箱冷卻裝置 ? 變壓器 ? 接觸式對刀儀 ? 油霧收集裝置 ? 微量潤滑裝置 ? 底盤沖屑裝置 ? 水槍，氣槍 ? 標準工具箱 |
?HSK E32 40000RPM
?激光對刀儀
?在線測量系統
?搖籃式五軸
?Z軸加高
?自動排屑裝置
